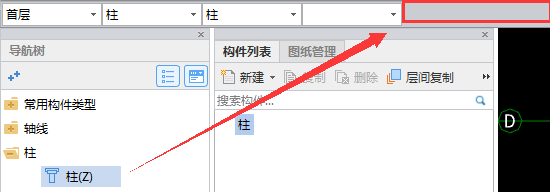

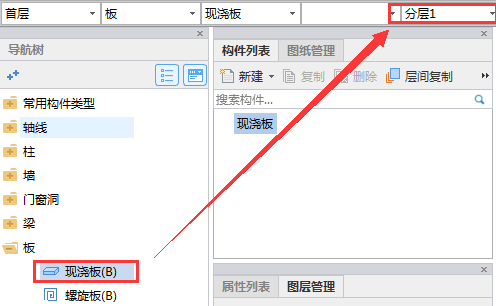

先新建好构件查看图元是否有分层功能,如果没有说明不支持分层,需要调整标高处理。如图:
软件中目前支持分层绘制的图元有:
基础构件:大开挖土方、大开挖灰土回填、基础梁、筏板基础、基础板带、垫层。
主体构件:暗梁、门窗洞(除飘窗外)、梁、连梁、圈梁、现浇板、螺旋板、板洞、楼层板带、预制梁、叠合板(整厚)、叠合板(预制底板)。
钢筋:筏板主筋、筏板负筋、板受力筋、板负筋、叠合板受力筋、叠合板负筋。
零星构件:挑檐、雨蓬、栏板、压顶、自定义线、自定义面。
软件中目前不支持分层绘制的图元有:除以上备注图元外其余图元都不支持分层绘制,需要调整标高绘制。

,

2021-10-05 09:52:49
