一:绘制/操作过程中提示重叠。如图:

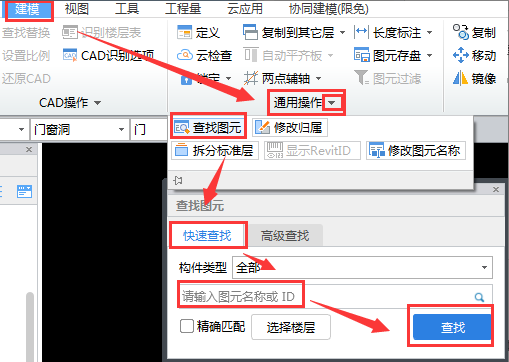

方法:点击建模---通用操作---查找图元---按图元id查找,查看图元标高或者图元位置是否重叠。
若标高重叠修改标高(注:修改标高时若图元已布置,必须选中图元再修改);若水平位置重叠,选中图元拉伸至不重叠;若有碎图元,删除重新绘制即可。如图:

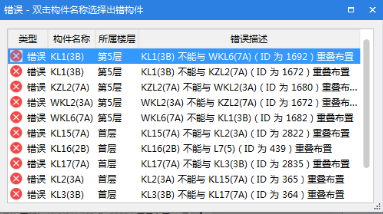

二:汇总计算/合法性检查时提示重叠。如图:
方法:可直接双击提示报错的信息,软件会自动定位到错误位置,通过【查找图元】的功能查找与之重叠的图元,根据以上场景的方法处理即可。

,

,
