revit怎么垂直旋转?Revit中族类别和参数中“总是垂直”与“基于工作平面”参数的应用

revit怎么垂直旋转?Revit中族类别和参数中“总是垂直”与“基于工作平面”参数的应用
启程答疑老师解答

启程名师天团 专家 向他提问

答题量 0

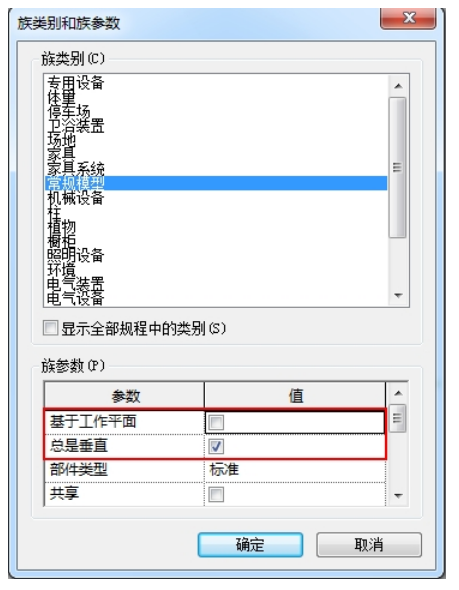

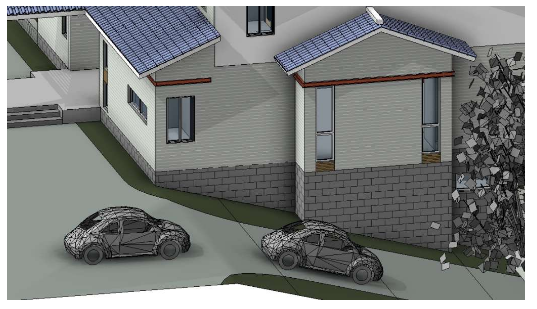

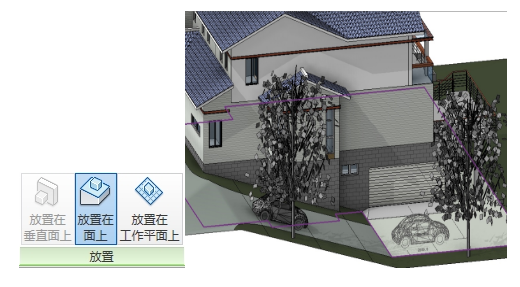

问题:做族时当族的类型为常规模型或机械设备等,在族类别和参数中不选总是垂直和基于工作平面,则此族载入到项目中后不能在立面进行旋转,软件在设置垂直和不垂直时是不是有点问题,垂直能旋转,不垂直则不能旋转。那么这个垂直到底是什么意思? 一、“总是垂直”选项详解: 当选择族样板文件不是基于面、基于线等三维族样板的时候,在族类别和参数中才会有“总是垂直”这个选项,且在默认情况下都是勾选的。 勾选和不勾选的区别。如果你希望某个构件族,比如汽车,随着地形表面倾斜,那么你只需要在族编辑界面的“族类别和族参数”对话框中,将“总是垂直”这一选项勾除就可以了 可以看出:当勾选“总是垂直”的时候,创建的族文件总是保持竖直的状态,不感知接触面的坡度。若不勾选“总是垂直”的时候,族文件在被加载到某接触面的时候,会自动根据接触面的坡度调整其角度,保持跟接触面垂直的状态。 当不勾选“总是垂直”时,系统默认该族和接触面保持垂直状态,而不允许其旋转。这是合理的。(旋转后就可能改变其垂直状态) 思考:创建天窗、斜墙上的窗时需要取消勾选“总是垂直”选项。 二、“基于工作平面”选项详解: “基于工作平面”和“总是垂直”并不是相关联的选项。 当选择族样板文件不是基于面、基于线、基于墙、基于天花板、基于屋顶等三维族样板的时候,在族类别和参数中才会有“基于工作平面”这个选项,且在默认情况下都是不勾选的。 一旦勾选了“基于工作平面”,那么常规的非基于面的族也有了基于面的属性。这些族将无法随意的在项目中放置,必须放到面上(如墙,楼板,天花板等)或选择一个工作平面来进行放置,,
2021-08-17 15:30:12
