Revit中关于视图裁剪区域的介绍

Revit中关于视图裁剪区域的介绍
启程答疑老师解答

启程名师天团 专家 向他提问

答题量 0

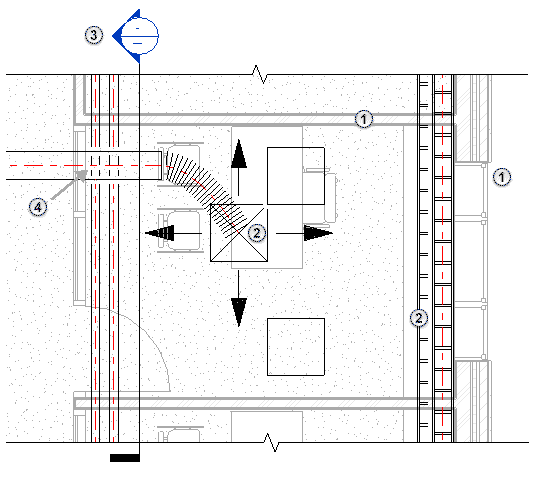

裁剪区域定义了项目视图的边界。 可以在所有图形项目视图中显示模型裁剪区域和注释裁剪区域。透视三维视图不支持注释裁剪区域。 要处理裁剪区域,您可以 创建多边形裁剪区域 显示或隐藏模型裁剪区域和注释裁剪区域 调整裁剪区域大小 模型裁剪区域 模型裁剪区域可用于裁剪位于模型裁剪边界上的模型图元、详图图元(例如隔热层和详图线)。 三维范围穿过模型裁剪区域时,基准图元的二维范围(标高和轴网)将自动调整到裁剪边界的边缘。 当关闭裁剪区域时,不会调整基准图元的尺寸,(“不裁剪视图”选项)基准会以绘制它们时的原始尺寸显示。 注释裁剪区域 只要注释裁剪区域接触到注释图元的任意部分,注释裁剪区域就会完全裁剪注释图元,这样就不用绘制部分注释。 参照隐藏或裁剪模型图元的注释(例如符号、标记、注释记号和尺寸标注)不会显示在视图中,即使这些注释在注释裁剪区域内部也是如此。例如,如果模型裁剪已裁剪视图中的门,则门标记不可见,即使将门标记放置在注释裁剪内部也是如此。 在主视图中显示裁剪区域时,默认情况下不显示注释裁剪。 在相关视图或详图索引视图中显示裁剪区域时,默认情况下显示注释裁剪。
2021-08-17 15:30:12
