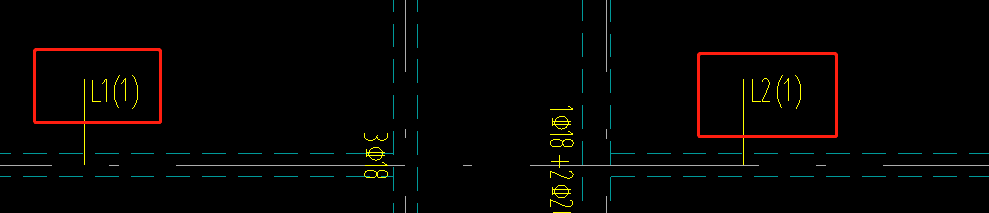

老师,咱们这个图纸,这个顶层的 应该是L1吧,如果是L2 这个L2是5跨 而且L2没有底部钢筋,是不是图纸错误了?

老师,咱们这个图纸,这个顶层的 应该是L1吧,如果是L2 这个L2是5跨 而且L2没有底部钢筋,是不是图纸错误了? 老师,咱们这个图纸,这个顶层的 应该是L1吧,如果是L2   这个L2是5跨  而且L2没有底部钢筋,是不是图纸错误了?
,老师,咱们这个图纸,这个顶层的 应该是L1吧,如果是L2   这个L2是5跨  而且L2没有底部钢筋,是不是图纸错误了?
,老师,咱们这个图纸,这个顶层的 应该是L1吧,如果是L2   这个L2是5跨  而且L2没有底部钢筋,是不是图纸错误了?
启程答疑老师解答

启程王玉楼 专家 向他提问

答题量 20001

看下L2的原位标注
2020-12-26 15:35:31

追问

L2有5跨,原位标注的底部钢筋 是看哪一跨的?

2020-12-26 15:37:49

启程王玉楼 解答

原位标注在哪一跨就是这一跨有底部钢筋

2020-12-26 15:40:39

追问

那上面的L2(1) 就按照原位标注的来吗?不应该是L1吗

2020-12-26 15:42:46

启程王玉楼 解答

什么意思?L2是L2 L1是L1

2020-12-26 15:44:19

追问

老师,咱们这个图纸,这个顶层的 应该是L1吧,如果是L2   这个L2是5跨  而且L2没有底部钢筋,是不是图纸错误了?

2020-12-26 15:45:44

追问

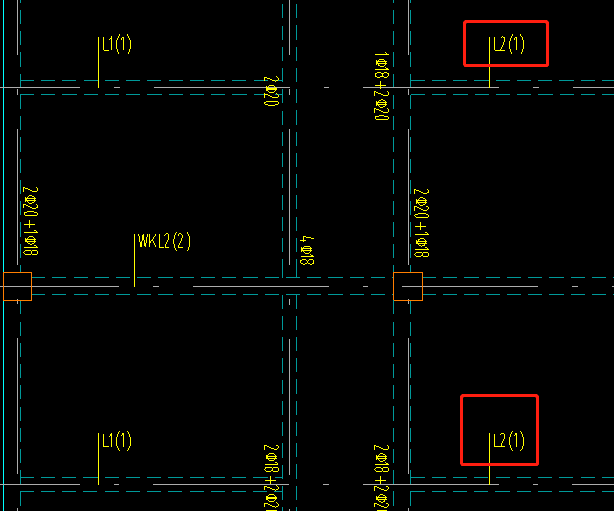

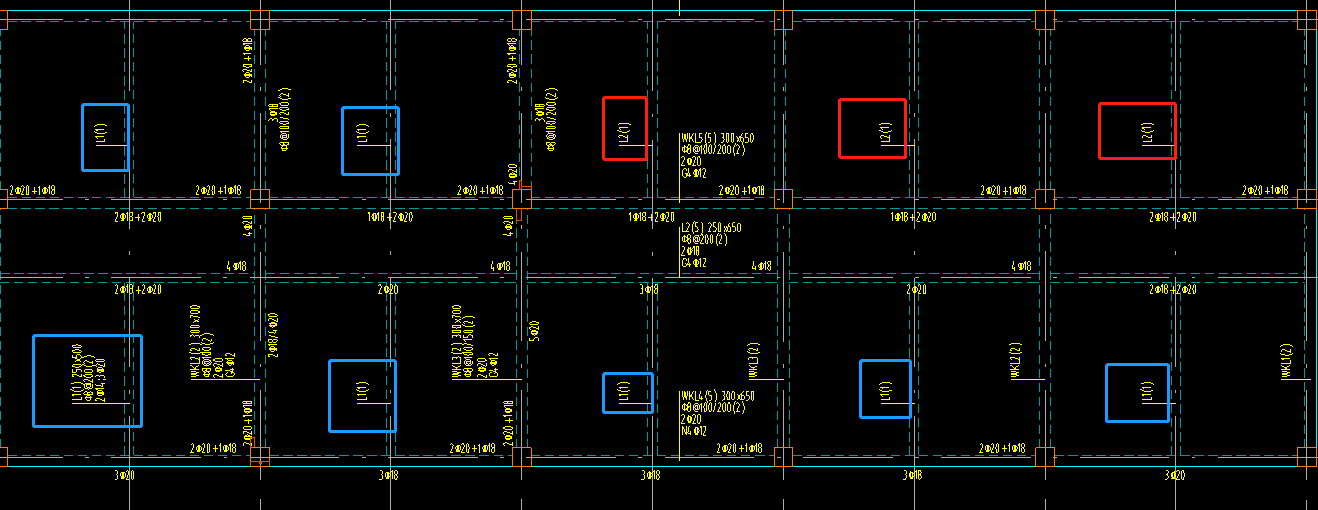

整层都是L1 就唯独这3个地方是 L2(1)

2020-12-26 15:45:50

启程王玉楼 解答

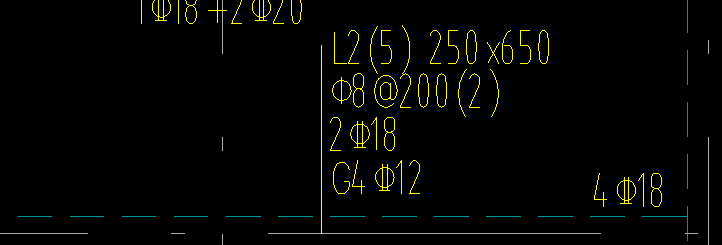

按L2的属性定义 L2集中标注里没有下部钢筋 所以要在集中标注里看下某一跨有原位标注 是否有底部钢筋

2020-12-26 15:55:12

追问

老师,咱们这个图纸,这个顶层的 应该是L1吧,如果是L2   这个L2是5跨  而且L2没有底部钢筋,是不是图纸错误了?

2020-12-26 16:03:46

追问

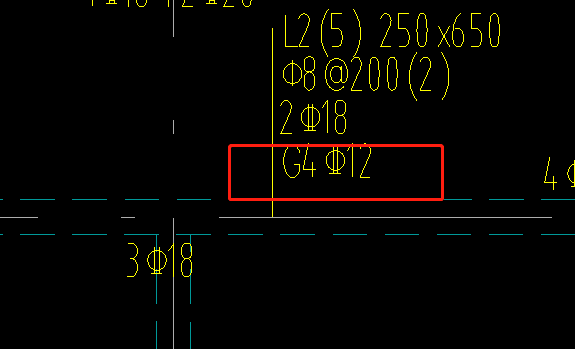

如果按照集中标注+原位标注的本跨底筋,那么集中标注有 构造钢筋 ,这个次梁也要腰筋吗?

2020-12-26 16:04:07

启程王玉楼 解答

是的

2020-12-26 16:09:34
