每次看到密密麻麻的喷淋管线都直挠头,今天分享一个三分钟利用GQI绘制整个喷淋系统的技巧。
步骤一、利用设备提量功能进行喷头绘制:

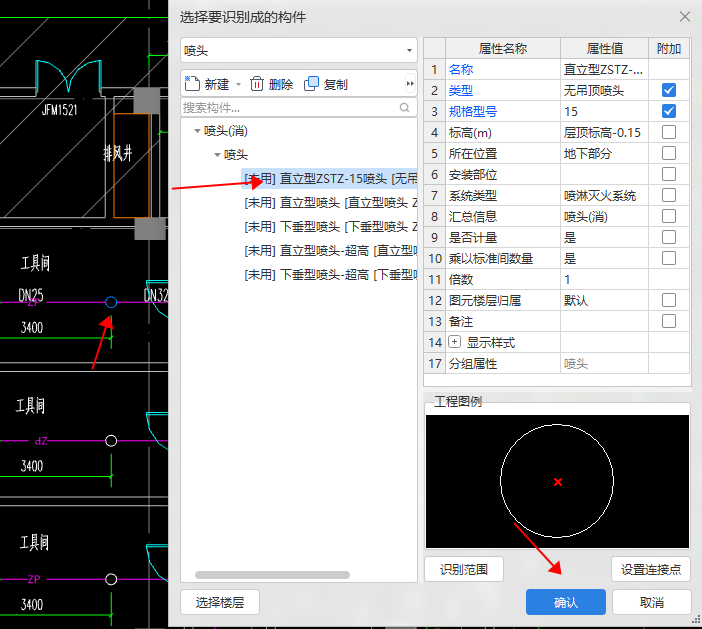

根据属性建立好喷淋构建,点击“建模-设备提量功能”,单击喷头图元并点击鼠标右键,软件会出现如下弹窗。
设置好对应属性后,点击确认可以,软件会自动识别出所有形状相同的图例,并建立喷头图元。
步骤二、喷淋提量一键绘制全部管道:
首先,导航栏内选择管道,单击“建模-喷淋提量”按钮。其次,单击鼠标拖动框选你需要识别的范围即可,框选完成后图纸变成蓝色选定状态,点击鼠标右键确定。

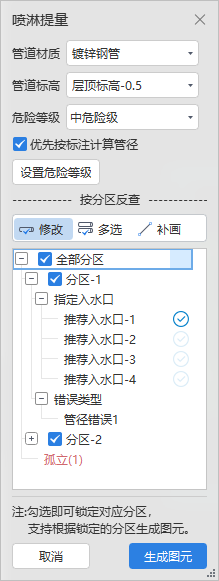

在窗中分别设置管道材质、管道标高、危险等级。(以上信息均通过图纸获取)根据需求选择需要识别的分区,并选择合适的入水口。(注:入水口选择实际喷淋管道入户位置即可,首层以上可选择立管分支管道位置。)

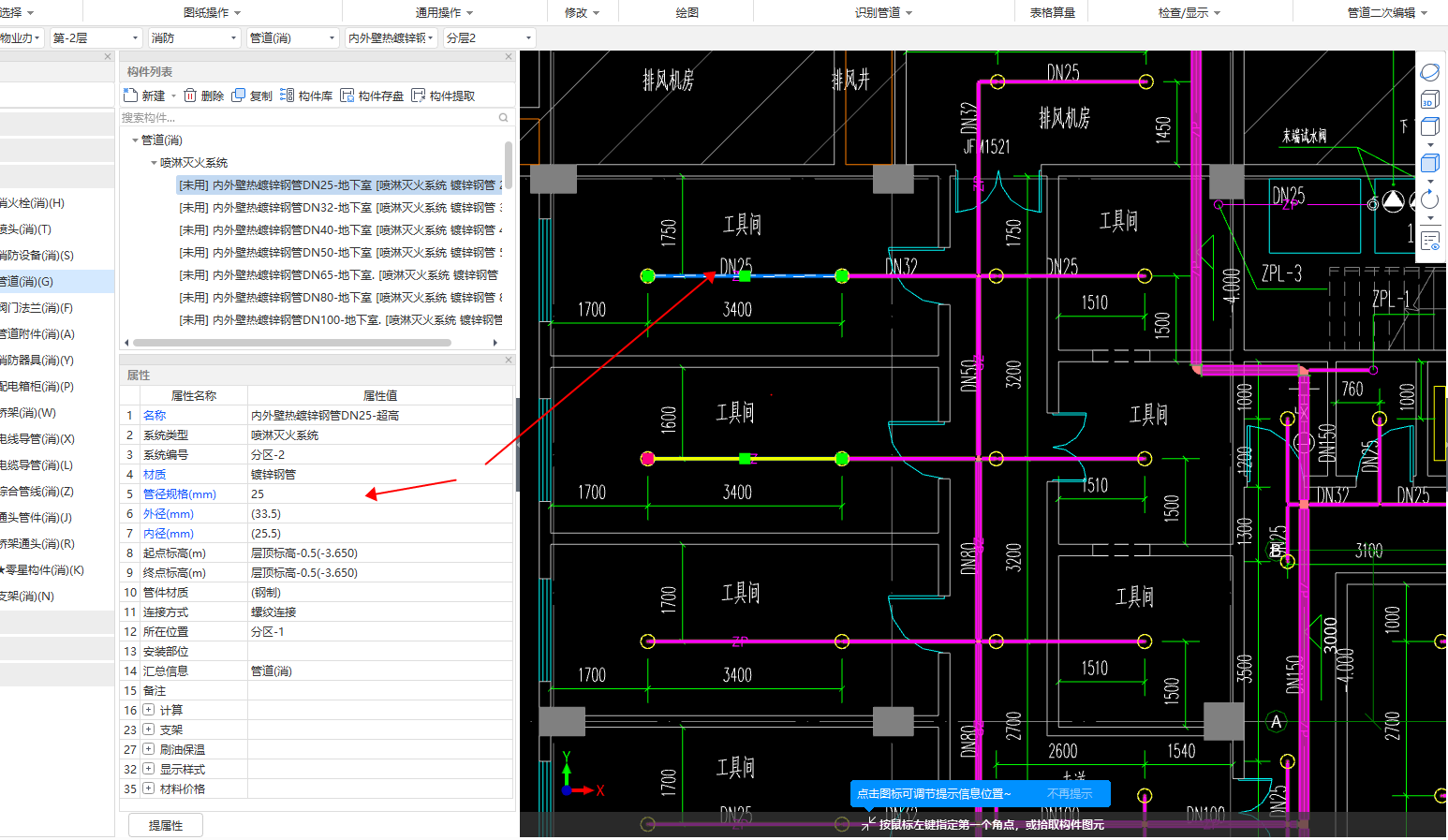

所有信息设置完成后,点击生成图元,软件会根据图纸标注以及喷头个数自动生成图元。
在图纸没有错误的前提下,喷淋提量按键的精确度是较高的,但为了确保工程量的正确性,还是建议沿着管道走向手动合适属性是否正确。部分复杂区域管道标注混乱,可能会导致生成图元错误,手动改正即可。绘制过程中,所有按键在软件最下侧均有功能使用步骤说明,可供参考。如果有造价相关的问题欢迎再下方留言。
