明明是跨层图元,为什么在其它层不显示?

      在使用广联达安装计量软件GQI(2021)绘制模型时,跨层图元在本层能够显示,可是在其它层就看不到这个图元,是什么原因呢?是被隐藏了还是需要设置其他地方?话不多说,上干货,下面就来总结一下可能出现的几种原因,以及相对应的解决方法:

原因一:

      显示跨层图元没有勾选。
方法:

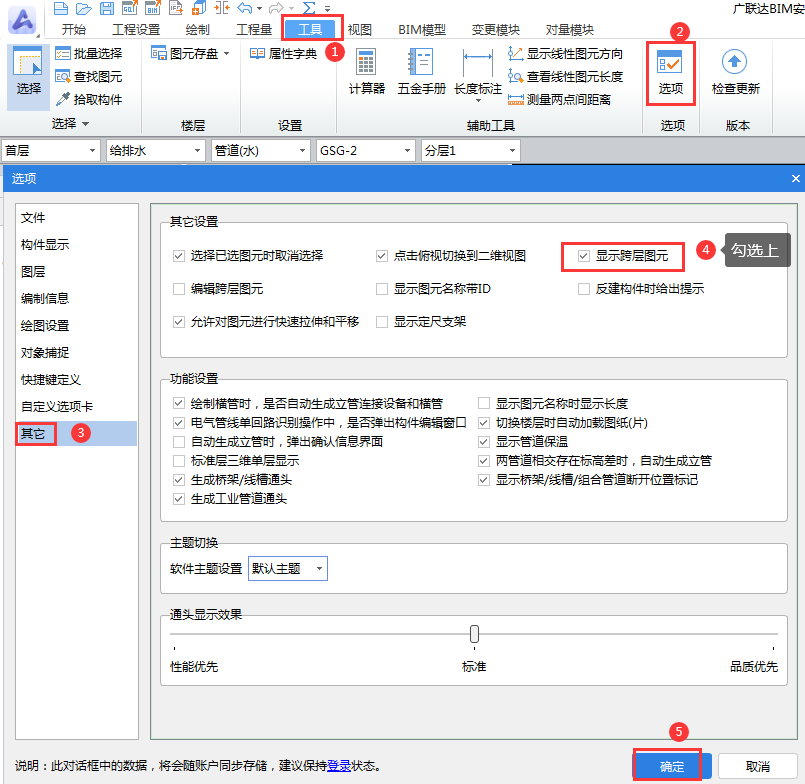

      在工具---选项---其他---将“显示跨层图元”勾选即可,如图:

明明是跨层图元,为什么在其它层不显示?
原因二:

      上下楼层图纸分割顺序不一致。
方法:

      点击【显示设置】(快捷键:F12)---楼层显示---自定义楼层,将上下两层勾选上,然后查看立管位置,如果图纸顺序错误,在图纸管理中将图纸编号修改正确,图元重移动在对应图纸上,如图:

明明是跨层图元,为什么在其它层不显示?
原因三:

      对应楼层没有刷新过来。(图纸顺序一致,定位点一样)
方法:

      在图纸管理中将布置立管的图纸对应楼层勾去掉后重新勾选上,双击图纸名称,看一下图纸和图元是否会错位,如果错位了,将图元重新移动在图纸上,如图:

明明是跨层图元,为什么在其它层不显示?
原因四:

      立管标高没有穿透楼板。
方法:

      选中跨层立管,在属性中修改标高(如:层顶标高+0.1),使得立管穿透楼板。

原因五:

      立管是在标准层布置的,在其他标准层显示的只是立管的影子,不是实体图元。
方法:

      将立管删除,然后切换在非标准层界面将立管布置上去,标高伸入到标准层即可,例如:在首层布置。
